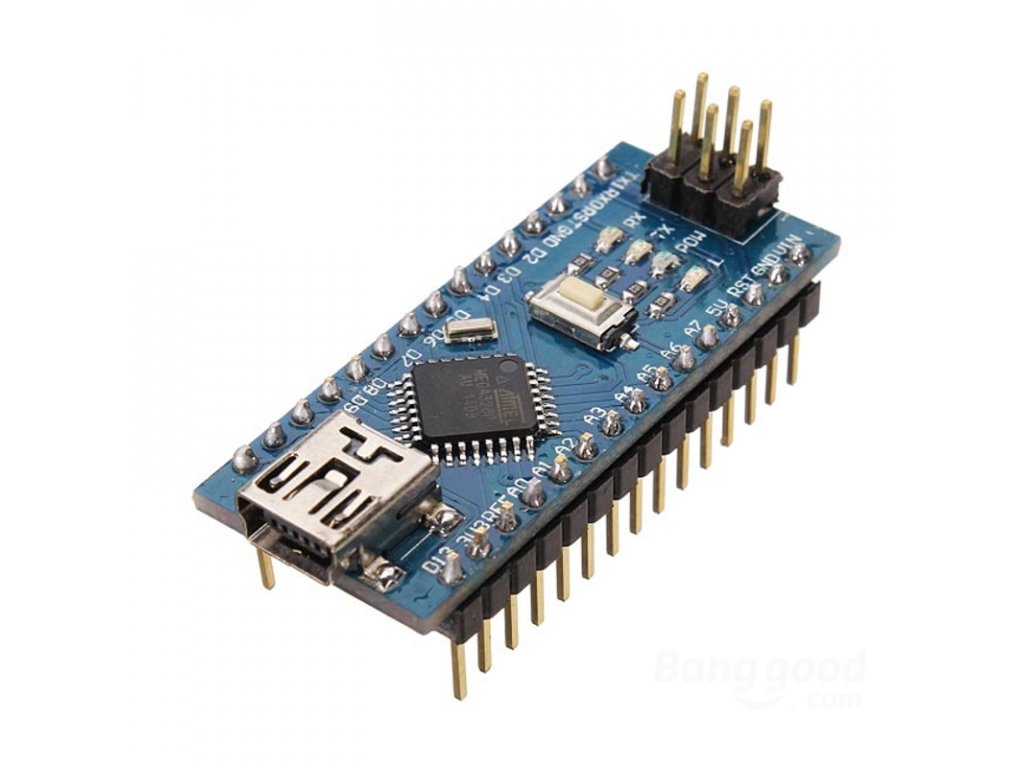

Arduino Nano v3.0 - připájené piny - klon


Tip


Piny: připájené
Čip: ATmega328p

Bootloader: Nový Bootloader
Frekvence: 16 MHz

Flash: 32 kB, 2 kB použity bootloaderem
SRAM: 2 kB
EEPROM: 1 kB

Napájení: 5V z USB, 6-12V externě. Doporučujeme max 9V

Vstupy a výstupy:
14 x digitální vstup/výstup (Sériový port, 2 x interrupt, 6 x PWM)
8 x analogový vstup

Rozhraní:
mini USB 2.0, převodník CH340
SPI, I2C

Rozměry 43 x 18 mm

Nový bootloader Optiboot je programovatelný s IDE od verze 1.6.21

Dostupnost Vyprodáno
258 Kč
Kód produktu 316/P
Kategorie Arduino klony a další ATmega/ATtiny desky


Arduino je Open Source platforma pro snadný návrh a vývoj elektronických zařízení. Je vhodná k rychlému prototypování různých zařízení od hraček k ovládacím a regulačním aplikacím i bez nutnosti znalostí zákadů elektroniky. Bez pájení a s pomocí jednoduchého vývojového prostředí a programovacího jazyka tak vytvoříte například seriózní monitorovací zařízení s různými čidly, nebo sestavíte dálkově ovládaného robota.

Arduino Nano je jedno z nejmenších Arduin, je osazené mikrokontrolérem ATmega328p stejně jako jeho větší sourozenec UNO, ale je přizpůsobené pro zasunutí do kontaktního pole. Toto Arduino standartně dodáváme bez naletovaných pinů. Samotná deska obsahuje 14 digitálních vstupů/výstupů a 8 analogových. Z toho ze 6 pinů použít pro PWM. Konektor pro externí napájení je kvůi minimáním rozměrům nahrazen dvojicí pinů pro připojení 5 – 20 V (VIN). Rovněž je na desce připojena jedna LED dioda, kterou lze ovládat na pinu D13.

Výhodou zařízení Arduino je jednoduché připojení k počítači a programování. Arduino Nano je vybaveno mini USB konektorem, USB převodníkem CH340 a po připojení k PC se hlásí jako sériový port. Vlastní programování probíhá v jednoduchém prostředí Arduino IDE za pomoci jazyka odvozeného z C/C++ jménem Wiring. Kód je tak velice přehledný a odděluje programátora od složité konfigurace hardwaru.

Podobné produkty

MCU ATMega328p
Architektura jádra 8bit
Počet jader 1
Clock speed 16MHz
Pracovní napětí 5V
Napájecí napětí Max 20V
Flash 32kB
SRAM 2kB
EEPROM 1kB
Digital I/O 14
PWM 6
Interrupt 2
I2C 1
SPI 1
UART 1
ADC 8
USB převodník CH340
USB konektor Mini
