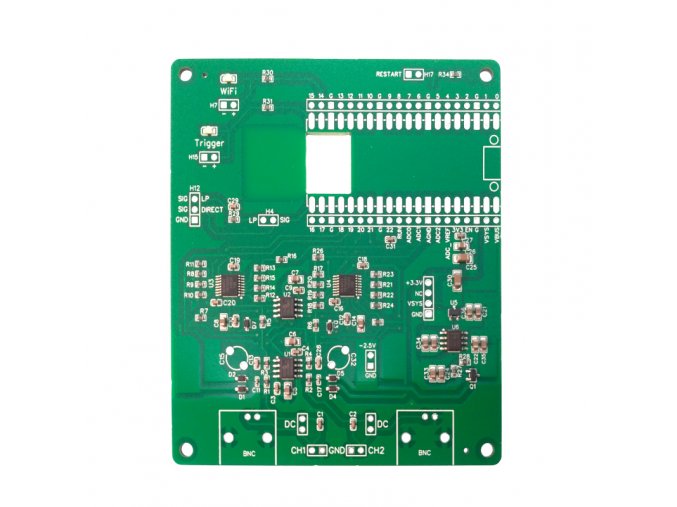

Fscope-500K je malý a levný dvou kanálový osciloskop se vzorkovací frekvencí až 500kS/s, s USB a Wi-Fi konektivitou*. K zobrazení měřených hodnot používá Android aplikaci Scoppy. Toto je pouze DPS osazená smd součástkami. Součástí balení je 2x kapacitní trimr, piny a plastové nožičky. K provozu je potřeba přidat alespoň Raspberry Pi Pico w (případně Pi pico pokud nevadí přenos dat do telefonu/tabletu přes kabel), případně i BNC konektory a sondy, ale dá se používat a měřit i bez toho.

Manuál s instrukcemi ke stavbě a provozu na stránkách výrobce.
Stažení aplikace Scoppy z obchodu Play k použití obou kanálů je potřeba zakoupit PRO licenci v ceně $2.
Nápověda k aplikaci Scoppy

* Podle použitého mikropočítače Raspberry Pi Pico a nebo Pi Pico W

O aplikaci Scoppy, výrobě jednoduchého osciloskopu a tomto osciloskopu se rozepsal i Chiptron na blogu svého e-shopu.

Dostupnost Skladem (12 ks)
390 Kč
Kód produktu 68424
Kategorie Měřící přístroje


Features and Specifications


  • Up to 500kS/s sample rate (250kS/s with both channels enabled)

  • Analog bandwidth: 150kHz

  • Record length: 2048 samples per channel in RUN mode, 100kS total for single shot captures

  • Input Impedance: 1MΩ / 22pF

  • Maximum Input voltage range: +/- 6V (1X probes), +/- 20V (10X probes)

  • Coupling: AC/DC

  • Connectivity: USB, Wi-Fi

  • Display Modes: YT, FFT, FFT+YT, X-Y, X-Y+YT

  • Trigger Types: Rising edge/falling edge

  • Trigger Modes: Auto/Normal (Run Mode + Single captures)

  • Cursors: YT and FFT horizontal and vertical cursors

  • On-screen measurements: Vmin, Vmax, Vpp, Frequency, Period, Duty

  • Snapshot measurements (screen or sample record): Mean, DC RMS, AC RMS

  • Export data format: CSV

  • Signals can be input via 0.1” header pins or BNC connectors*

  • Signal generator - square wave  up to 1.25MHz, sine wave - 1kHz

  • AC and DC coupling of the input signals

  • Indicator LEDs: Status, Wi-Fi and Trigger

  • FFT Window functions: Hann, Hamming, Blackman, Rectangle

  • FFT Vertical units: dBm, dBmV, V

  • Logic Analyzer: 25MS/s (requires soldering extra headers to the board - not supplied). No protocol decoding as yet.

  • Requires an Android device with the Scoppy app installed

  • See the Scoppy project on GitHub for the features of the Scoppy oscilloscope firmware and Android app
