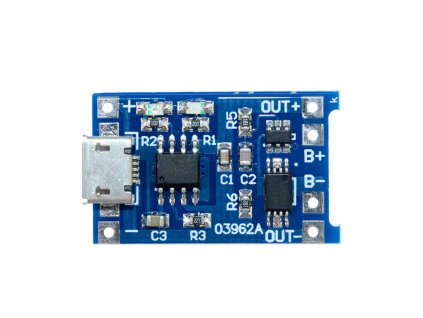

Nabíjecí modul TP4056 se step up měničem
Tento modul je určen pro nabíjení jednoho Li-ion akumulátoru v sérii. Ideální, když chceš mít v jednom modulu nabíjení a výstupní napětí 5V pro Arduino.

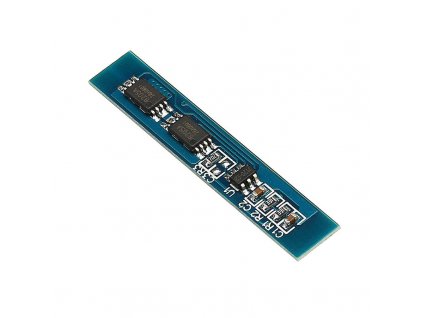

Tento modul nabíjení s obvodem TP4056, neobsahuje ochranu proti zkratu ani vybití akumulátoru. Doporučujeme doplnit akumulátory ochranným modulem BMS. Třeba BMS 1s 3A.
Nabíjecí obvod TP4056
Vstupní napětí: 4,5V až 6V
Nabíjecí proud: 1A
Step up měnič MT3608
Vstupní napětí modulu: 3V až 4,2V z Li-Ion akumulátoru
Výstupní napětí: 2V až 24V

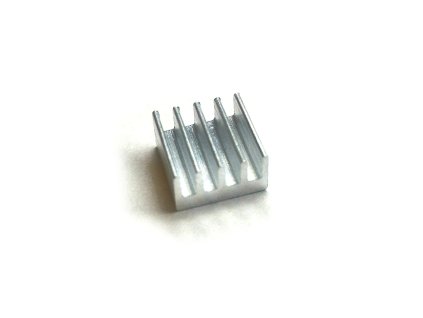

Max proud: 0,5A, s chlazením až 1A, bez chladiče doporučujeme použití do 200mA
Modul
Konektor: micro USB
Rozměry 33x23mm
Váha 3,8g
Tento modul je určen pro nabíjení Li-ion akumulátorů a napájení nenáročných zařízení, jako je Arduino a připojené moduly a senzory.
Tento modul používá regulátor nabíjení TP4056
- Řízení konstantního proudu a konstantního napětí pro nabíjení připojené lithiové baterie,
- Ochrana proti přebití – modul bude baterii bezpečně nabíjet do 4.2V,
- Soft-start omezí proud,
- Dobíjení (rekondice baterie) - v případě, že je úroveň napětí připojené baterie menší než 2.9V, bude modul dobíjet proudem 130mA, dokud napětí baterie opět nedosáhne 2.9V, přičemž v tomto okamžiku nabíjení se proud zvyšuje z lineárního na konfigurovaný nabíjecí proud.
Modul zahrnuje dvě indikační LED diody. Červená LED dioda indikuje nabíjení. Modrá LED dioda indikuje kompletní nabití.
Nabíjecí proud může být nakonfigurován externě s odporem Rprog. viz diagram. Manuál pro TP4056 (odkaz v sekci zdrojů níže) zahrnuje tabulku a rovnici pro hodnotu odporu, která bude použita pro konfiguraci různých nabíjecích proudů.
Modul spotřebovává velmi malé množství proudu v řádu µA.
Pro zvýšení kapacity, můžete použít dva akumulátory paralelně. Nedoporučujeme ale připojení více, jak dvou článků najednou do tohoto modulu.
Pozor! Akumulátory musí být nabité na stejné napětí než se spojí paralelně k sobě. Vyrovnávací proudy by mohly překročit povolené nabíjecí proudy jednotlivých akumulátorů a mohlo by dojít ke zničení akumulátorů a k případnému požáru.
Moduly nelze spojovat pro sériové nabíjení baterií!
Nabíjecí čip: TP4056
Metoda nabíjeni: CC/CV
Vstupní napětí: 4.5 až 6.0V
Konstantní nabíjecí proud: 1A (nastavitelný výměnou rezistoru viz tabulka níž)
Konec nabíjeni (Napětí): 4.2V ±1.5%
Ochrana proti přebíjení
Detekce 4.3V ±50mV
Pomalé nabíjení (Battery Reconditioning)
Hranice do 2.9V ±0.1V
Proud 130mA ±10mA
Step up měnič: MT3608
Výstupní napětí: až 24V
Max proud: 1A (bez chladiče doporučujeme do 200mA)
Rozměry: 33x23mm
Váha 3,8g
Změna nabíjecího proudu pomocí rezistoru
| RPROG kOhm |
IBAT mA |
| 10 | 130 |
| 5 | 250 |
| 4 | 300 |
| 3 | 400 |
| 2 | 580 |
| 1,66 | 690 |
| 1,5 | 780 |
| 1,33 | 900 |
| 1,2 | 1000 |
