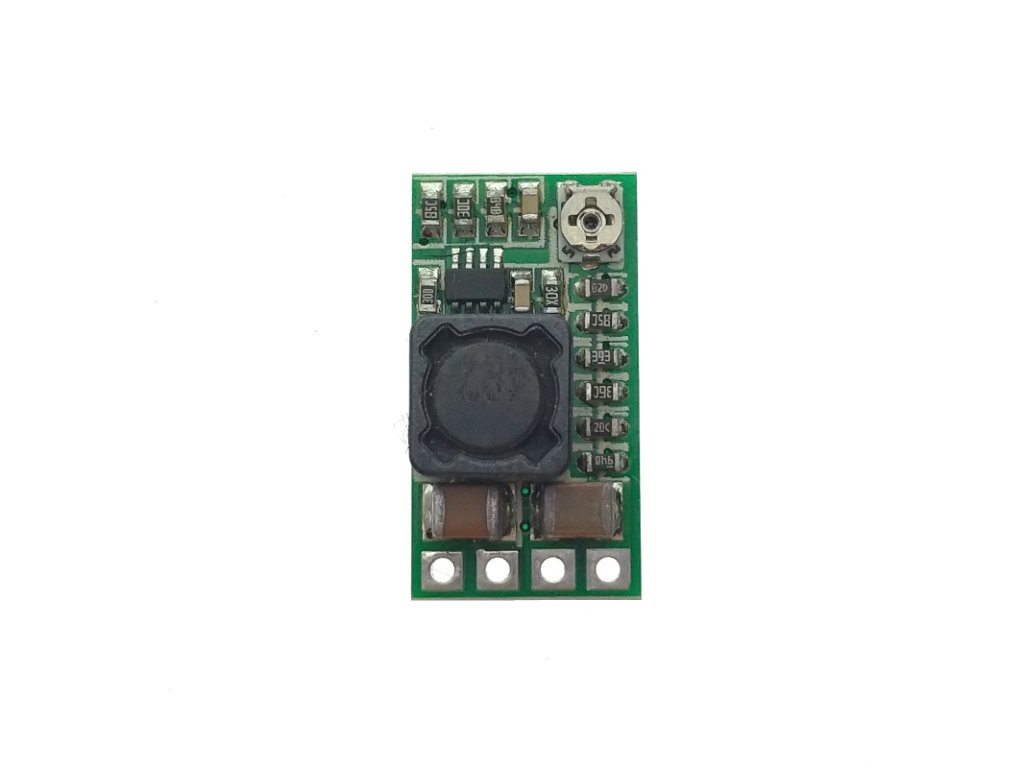

DC/DC měnič step down přesný MP2315GJ

Maličký a výkonný DC-DC step down (buck) měnič s regulací výstupního napětí, nebo s možností přesného nastavení spojením příslušných pájecích bodů. Mění napětí v širokém rozsahu od 4,5V až do 24V s účinností až 97,5 % (in 6,5 out 5V 0,7A).

Dostupnost Skladem (11 ks)
Kód: 38721
36 Kč
DC/DC měnič step down přesný MP2315GJ

Řídící obvod: MP2315GJ
Značení IO: AGC
Vstupní napětí: DC 4,5-24V

Výstupní napětí: nastavitelné,nebo pevný výstup
Nastavitelný rozsah: 0,8-17V, pevné napětí 1,8V 2,5V 3,3V 5V 9V 12V
Proud: s chlazením 3A (doporučujeme bez chladiče max 1A)
Účinnost: do 97,5 % (in 6,5 out 5V 0,7A)
Frekvence spínání: 500KHz
Zvlnění napětí: 20mV (in 12V out 5V 3A)
Ochrana proti přepětí: ne
Spotřeba: 0,85mA
Rozměry: 20x11x5mm

Nastavitelný výstup trimrem. Pro změnu na pevný výstup je nutno přerušit spoj u "ADJ" na dps a propojit cínem příslušné pady.

Modul disponuje Enable pinem, lze ho zapnout/vypnout.

step-down-nastavitelny_x

Doplňkové parametry

Kategorie: Step up and down měniče stabilizátory napětí a napájecí zdroje
Typ měniče: DC/DC Buck
Vstupní napětí max: 24V
Vstupní napětí min: 4,5V
Výstupní napětí: 3,3V, 5V, Nastavitelné, 12V, 1,8V, 2,5V, 9V
Výstupní proud: 1A
