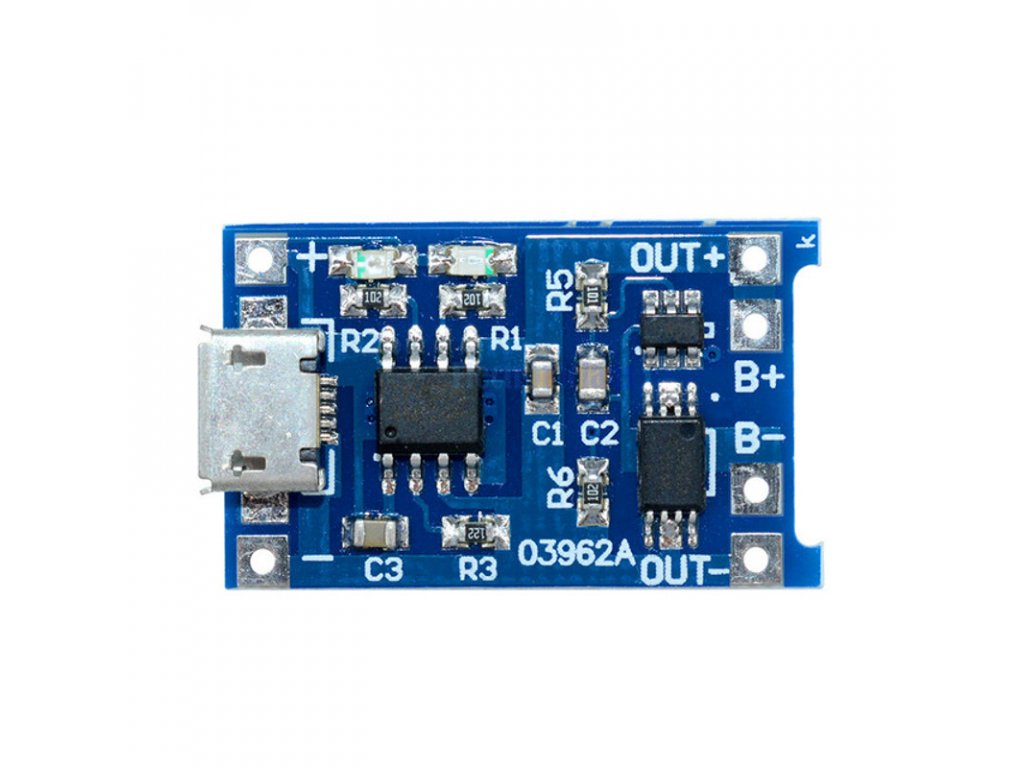

Nabíjecí modul TP4056 1A - USB micro

Nabíjecí čip: TP4056
Ochranný čip: DW01A
MOSFET nabíjení/vybíjení: FS8205A
Metoda nabíjeni: CC/CV
Vstupní napětí: 4.5~6.0V
Konstantní nabíjecí proud: 1A (nastavitelný výměnou R3 viz tabulka níž)
Konec nabíjeni (Napětí): 4.2V ±1.5%
Ochrana proti přepětí
Detekce 4.3V ±50mV
Ochrana proti podpětí
Detekce 2.4V ±100mV
Nadproudová a zkratová ochrana: Hranice 3A
Nadproudová rychlost vypnutí: 10~20ms
Zkratová rychlost vypnutí: 5~50µs
Pomalé nabíjení (Battery Reconditioning)
Hranice do 2.9V ±0.1V
Proud 130mA ±10mA
Rozměry 28 x 17mm
Váha 1,6g

Funkce ochrany:

Tento modul používá regulátor nabíjení TP4056 a samostatnou ochranu. Na trhu existují další typy modulů, které používají jen TP4056, ale ty nemají žádné ochranné obvody nebo IC pro poskytnutí potřebné ochrany lithiových baterií. Tento modul používá jak TP4056, tak DW01A.

Dostupnost Skladem (6 ks)
Kód: 16339
24 Kč
Nabíjecí modul TP4056 1A - USB micro

Tento modul je určen pro nabíjení Li-ion akumulátorů.

Funkce ochrany:

Tento modul používá regulátor nabíjení TP4056 a samostatnou ochranu. Na trhu existují další typy modulů, které používají TP4056, ale ty nemají žádné ochranné obvody nebo IC pro poskytnutí potřebné ochrany lithiových baterií. Tento modul používá jak TP4056, tak DW01A. Tato kombinace pak má v praxi následující funkce ochrany:

  • Řízení konstantního proudu a konstantního napětí pro nabíjení připojené lithiové baterie,
  • Ochrana proti vybíjení – chrání baterii proti vybití pod 2.4V, což je minimum pro „zdraví“ baterie,
  • Pokud se připojený akumulátor vybije pod 2.4V, modul odpojí baterii, dokud napětí baterie nedosáhne minimálně 3.0V. V tu chvíli modul opět umožní používat baterii. Ačkoli modul snižuje výstupní výkon baterie v době jejího vybití, je stále baterii umožněno nabíjet přes diody MOSFETu (FS8205A).
  • Ochrana proti přebití – modul bude baterii bezpečně nabíjet do 4.2V,
  • Nadproudová a zkratová ochrana – modul vypne baterie, pokud vybíjecí proud překročí 3A nebo pokud výstup bude zkratován,
  • Soft-start omezí proud,
  • Dobíjení (rekondice baterie) - v případě, že je úroveň napětí připojené baterie menší než 2.9V, bude modul dobíjet proudem 130mA, dokud napětí baterie opět nedosáhne 2.9V, přičemž v tomto okamžiku nabíjení se proud zvyšuje z lineárního na konfigurovaný nabíjecí proud.

Modul zahrnuje dvě indikační LED diody. Červená LED dioda indikuje nabíjení. Modrá LED dioda indikuje kompletní nabití.

Nabíjecí proud může být nakonfigurován externě s odporem Rprog. (R3, viz diagram). Manuál pro TP4056 (odkaz v sekci zdrojů níže) zahrnuje tabulku a rovnici pro hodnotu odporu, která bude použita pro konfiguraci různých nabíjecích proudů.

Modul spotřebovává velmi malé množství proudu v řádu µA.

Pro zvýšení kapacity, můžete použít dva akumulátory paralelně. Nedoporučujeme ale připojení více, jak dvou článků najednou do tohoto modulu.

Pozor! Akumulátory musí být nabité na stejné napětí než je spojíte paralelně k sobě. Vyrovnávací proudy by mohly překročit povolené nabíjecí proudy jednotlivých akumulátorů a mohlo by dojít ke zničení akumulátorů a k případnému požáru.

Moduly nelze spojovat pro sériové nabíjení baterií!

Změna nabíjecího proudu pomocí rezistoru R3

RPROG
kOhm
IBAT
mA
10 130
5 250
4 300
3 400
2 580
1,66 690
1,5 780
1,33 900
1,2 1000



  TP4056-lithium-charger_1
