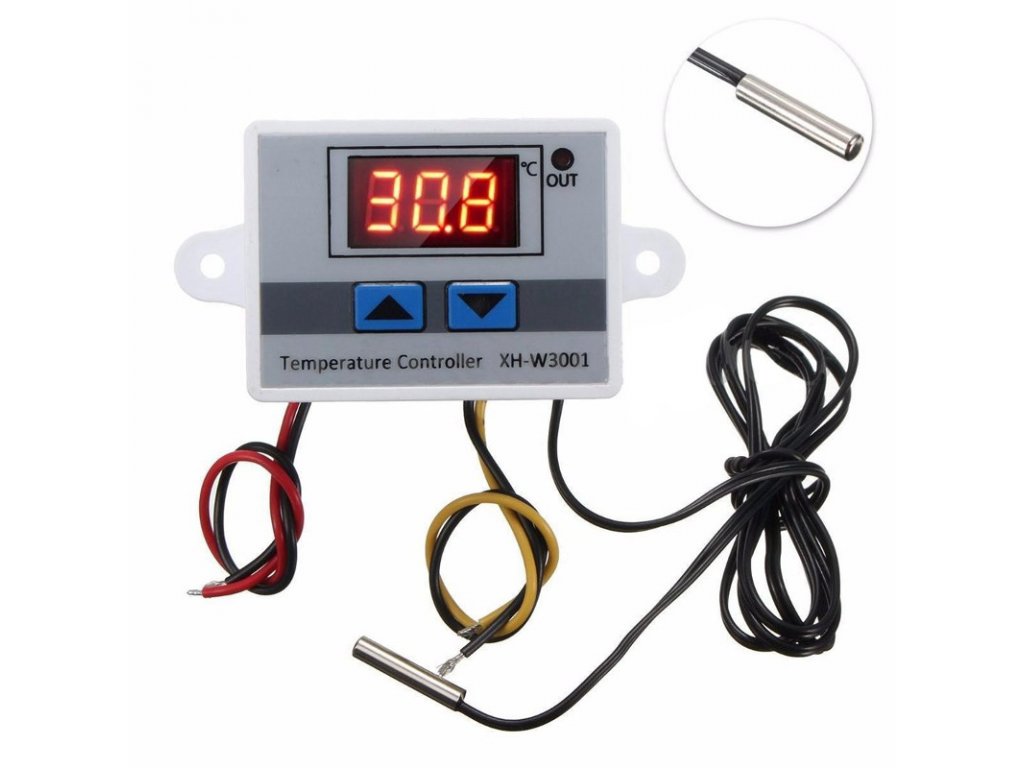

Digitální termostat W3001
Popis
Model: W3001
Měřicí rozsah: -50°C až 110°C
Rozsah nastavené teploty: -50°C až 110°C
Přesnost: +- 0,1°C
Senzor: NTC10K vodotěsný, 1m kabel
Vstupní napětí: 12V DC / 24V DC / 220V AC podle varianty
Výstup na relé
Spínací proud relé: Max. 10A odporová zátěž
Rozměr: 60x45x31mm
Barva krabičky i čelního panelu se mohou lišit.
Dlouhým stiskem šipky ∧ zvolíte nastavení počáteční teploty.
Dlouhým stiskem šipky ∨ zvolíte nastavení koncové teploty.
Mód topení = ∧ < ∨
Mód chlazení = ∧ > ∨
Barva vodičů a popis
Červený = napájení podle varianty: +12V DC / +24V DC / 220V AC (fáze - L)
Černý: Zem - GND / 220V AC (Nulový vodič - N)
Žlutý: výstupem je napájecí napětí podle varianty výše
Upozornění: Ke dvojici kabelů žlutá–černá nepřipojujte externí napájení, ale spotřebič – nejedná se o bezpotenciálový výstup z relé.
Poznámka k variantě na 220V AC:
Zapojování zařízení na síťové napětí může být životu i majetku nebezpečné a je vyžadována odborná montáž. Svěřte tuto práci elektrikářovi s platnou vyhláškou 50/1978 §6 až §10.
