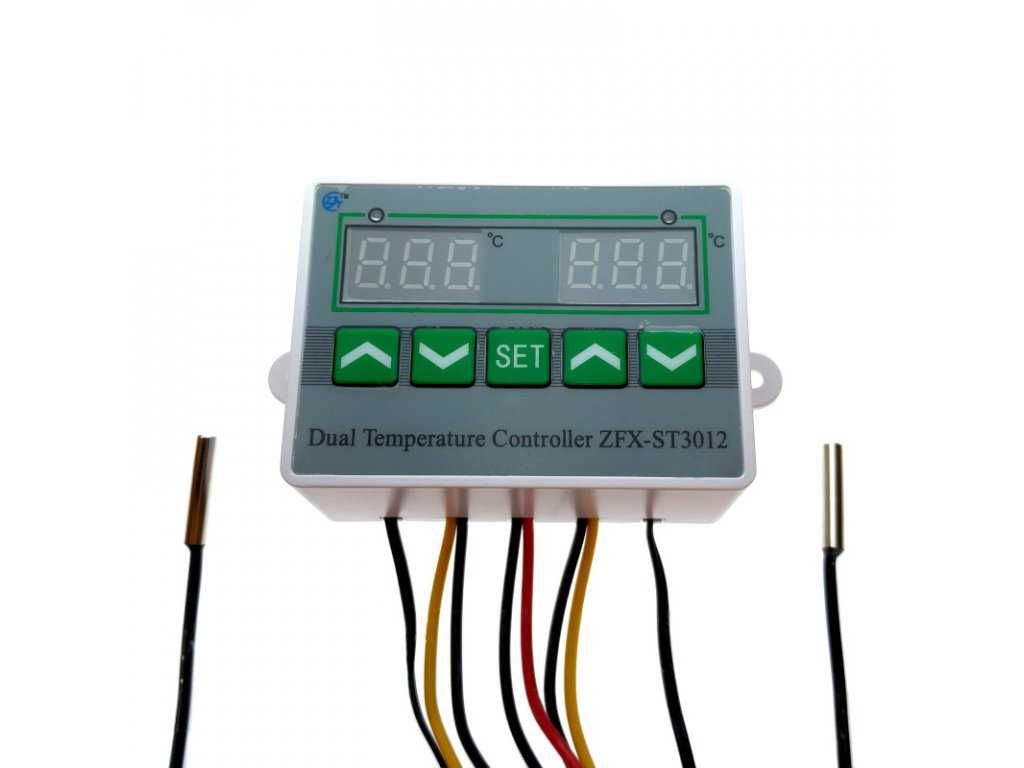

Digitální termostat duální ZFX-ST3012

Digitální termostat se dvěma nezávislými spínacími i měřícími okruhy doplněný o zvukový alarm překročení mezních hodnot.

Specifikace:
Pracovní napětí: 110 až 220V AC
Výstupy: 2
Ovládaný teplotní rozsah: –50°C až 110°C
Rozlišení: 0,1°C (nad 100°C 1°C), přesnost 0,5°C v rozsahu –10°C až 100°C
Četnost měření: 2×/sec
Měřicí čidlo: 2× NTC (10kohm 0,5%), vodotěsné
Délka vodičů čidla: 1m

Rozměry: 75×55×31mm

Varianty výstupu:
Relé: přímý výstup (přivede fázi na žlutý vodič) 250VAC/5A pouze odporová zátěž, na zadní straně je napsáno "Direct output"
Relé: bezpotenciálový výstup (relé funguje jako spínač) 250VAC/5A pouze odporová zátěž, na zadní straně je napsáno "Switch output"



Kód: 67524/SWITCH
270 Kč
Digitální termostat duální ZFX-ST3012
Direct output
Skladem (1 ks) | 67524/DIRECT
270 Kč
Switch output
Skladem (19 ks) | 67524/SWITCH
270 Kč

Návod k použití:
Termostat umožňuje nastavení teplot pro dva nezávislé okruhy. Sepnutí termostatu indikují LED diody OUT1 a OUT2 - zelené světlo.

Pro nastavení teploty vlevo krátce stiskněte tlačítko SET a šipkami nastavíte teplotu. Dalším krátkým stiskem se přesunete k nastavení teploty vpravo.

Dlouhým stiskem klávesy SET se dostanete do menu nastavení vlevo.
Dvěma krátkými stisky SET a jedním dlouhým se dostanete do menu nastavení vpravo.

Šipkami se pohybujete skrz menu. Krátkým stiskem SET přejdete do detailního nastavení každé funkce a opětovným stisknutím SET hodnotu uložíte. Nastavení se uloží i po několika sekundách bez stisku tlačítka.

Nastavení Pt (P7) je zpoždění zapnutí v minutách. Když má termostat sepnout a máte nastavené zpoždění, kontrolka začne blikat a termostat sepne po uplynutí nastaveného času. Pro okamžité sepnutí nastavte na nulu.

Zde tabulka funkcí:

kód na displeji funkce jednotky   výchozí hodnota
Pt (P7) Zpoždění zapnutí minuta 1
Hc mód topení (H)/chlazení (C) - C
LS Alarm pro nízkou teplotu °C -50
HS Alarm pro vysokou teplotu °C 110
CA Nastavení ofsetu čidla °C 0
d Rozdíl teplot mezi zapnutím a vypnutím °C 5


Reset do továrního nastavení provedete dlouhým stiskem obou šipek pod displejem.

Varianty výstupu:
Relé: přímý výstup (přivede fázi na žlutý vodič) 250VAC/5A pouze odporová zátěž, na zadní straně je napsáno "Direct output"
Relé: bezpotenciálový výstup (relé funguje jako spínač) 250VAC/5A pouze odporová zátěž, na zadní straně je napsáno "Switch output"

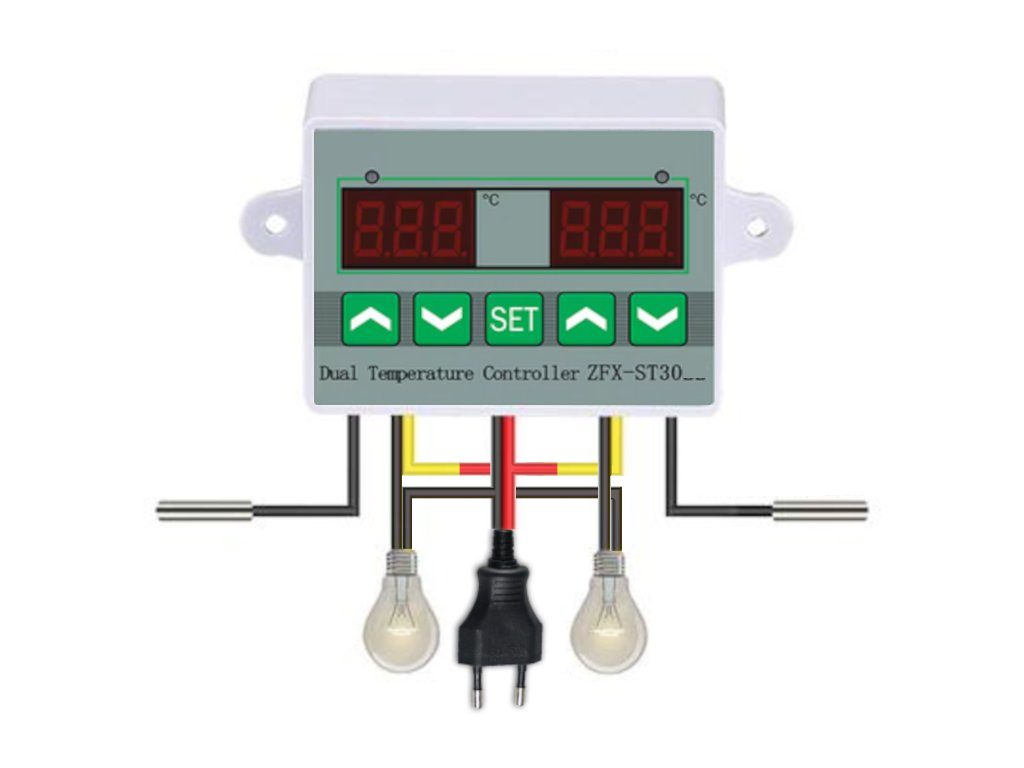

Zapojení "Direct output"

Zapojení "Switch output"

Poznámka k zařízení na 220V AC:
Zapojování zařízení na síťové napětí může být životu nebezpečné a je vyžadována odborná montáž. Svěřte tuto práci elektrikářovi s platnou vyhláškou 50/1978 §6 až §10.
