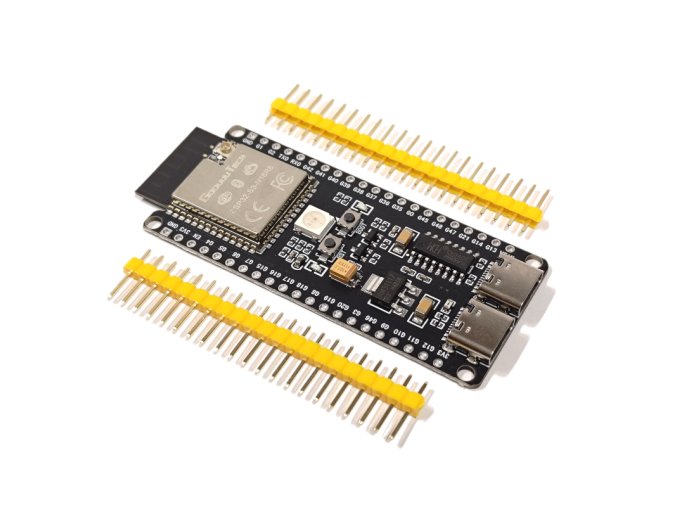

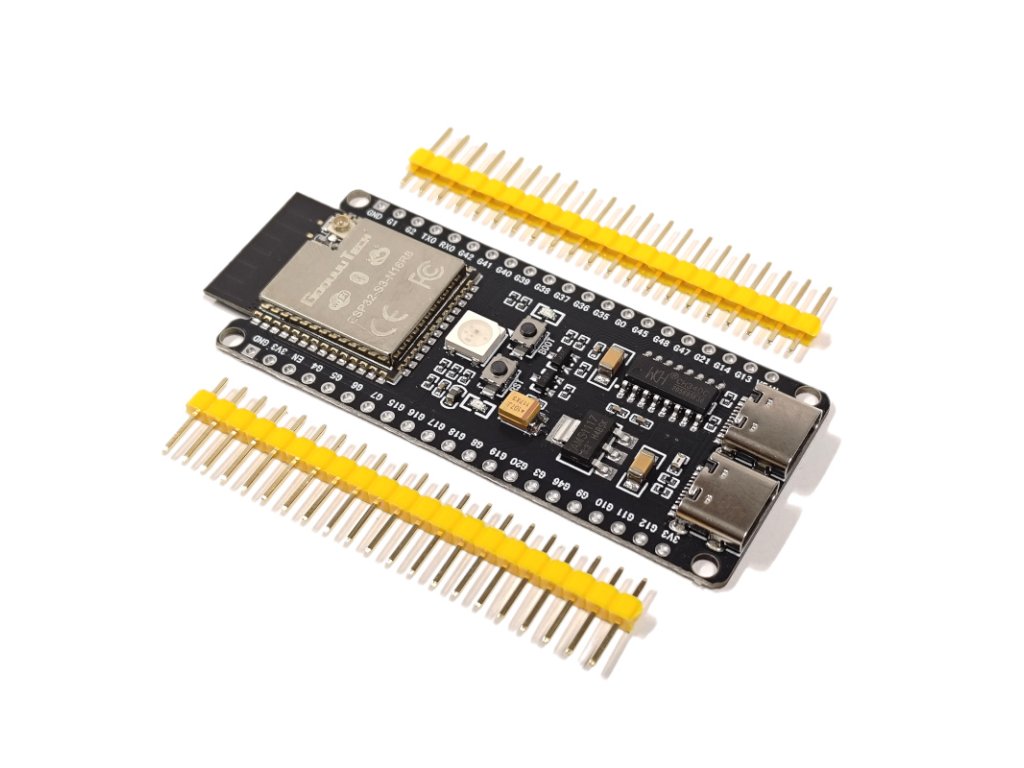

ESP32-s3 N16R8
Vývojová deska obsahuje modul ESP32-S3, ten je osazen vysoce integrovaným a výkonným 32 bitovým mikrokontrolerem s mnoha GPIO piny. K nahrávání kódu slouží USB-C konektor označený jako TTL s převodníkem CH340C.
Deska je kompatibilní s Arduino IDE jako "ESP32-S3 Dev Module".
USB konektory:
USB-C označený jako TTL: Slouží pro sériovou komunikaci a programování přes USB-UART převodník
USB-C označený jako OTG: Podporuje funkci USB On-The-Go, umožňující desce fungovat jako USB host nebo zařízení.
CPU and OnChip Memory
• ESP32-S3 series of SoCs embedded, Xtensa®
dual-core 32-bit LX7 microprocessor, up to 240
MHz
• 384 KB ROM
• 512 KB SRAM
• 16 KB SRAM in RTC
• Up to 8 MB PSRAM
WiFi
• 802.11 b/g/n
• Bit rate: 802.11n up to 150 Mbps
• A-MPDU and A-MSDU aggregation
• 0.4 µs guard interval support
• Center frequency range of operating channel:
2412 ~ 2484 MHz
Bluetooth
• Bluetooth LE: Bluetooth 5, Bluetooth mesh
• Speed: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps
• Advertising extensions
• Multiple advertisement sets
• Channel selection algorithm #2
Peripherals
• GPIO, SPI, LCD interface, Camera interface,
UART, I2C, I2S, remote control, pulse counter,
LED PWM, USB 1.1 OTG, USB Serial/JTAG
controller, MCPWM, SDIO host, GDMA, TWAI®
controller (compatible with ISO 11898-1), ADC,
touch sensor, temperature sensor, timers and
watchdogs
Integrated Components on Module
• 40 MHz crystal oscillator
• Up to 16 MB Quad SPI flash
Antenna Options
• On-board PCB antenna (ESP32-S3-WROOM-1)
• External antenna via a connector
(ESP32-S3-WROOM-1U)
Operating Conditions
• Operating voltage/Power supply: 3.0 ~ 3.6 V
• Operating ambient temperature: –40 ~ 65 °C
Doplňkové parametry
| Kategorie: | ESP wifi a BT |
|---|---|
| MCU: | ESP32-s3 |
| Architektura jádra: | 32bit |
| Počet jader: | 2 |
| Clock speed: | 240MHz |
| Pracovní napětí: | 3,3V |
| Napájecí napětí Max: | 5,5V |
| Flash: | 16MB |
| SRAM: | 512kB |
| Digital I/O: | 34 |
| PWM: | 34 |
| I2C: | 1 |
| SPI: | 1 |
| UART: | 1 |
| ADC: | 20 |
| Kapacitních kanálů: | 14 |
| Wifi: | 1 |
| USB převodník: | CH340 |
| USB konektor: | C |
| Položka byla vyprodána… | |
