STM32F103C flash 128kB


  • 1 z 2

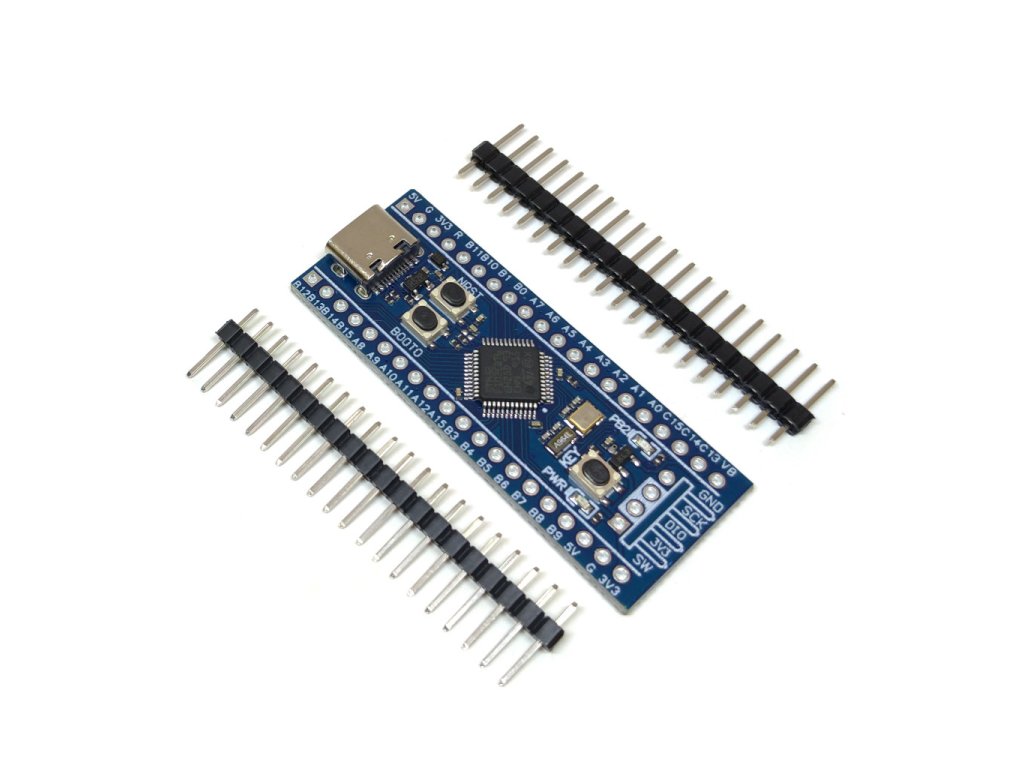

Vývojová deska BluePill kompatibilní klon kompaktních rozměrů osazená mikrokontrolerem ARM®Cortex®-M3 STM32F103CB. Deska je vhodná pro začátečníky a lze ji programovat ve vývojovém prostředí Arduino IDE. Je to výkonnější alternativa k vývojové desce Arduino Nano, má podobné rozměry a rozteč vývodů.

MCU: STM32F103CBT6
Frekvence: až 72MHz

FLASH: 128kB
SRAM: 20kB
Napájení 2.0 - 3.6 V
Režim nízké spotřeby: Sleep, Stop a Standby režim
VBAT vstup pro zálohování napájení pro RTC a záložní registry

Rozměry desky 53mm x 22mm. Rozteč pinů odpovídá standartnímu 40pin DIP pouzdru – breadboard friendly

Dostupnost Momentálně nedostupné
148 Kč
Kód produktu 61257
Kategorie STM
Položka byla vyprodána...


Řada mikrokontrolerů STM32F103xx obsahuje vysoce výkonné 32-bitové jádro RISC ARM®Cortex®-M3 pracující s frekvencí až 72 MHz, vysokorychlostní vestavěné paměti (paměť Flash až 128 kB a SRAM až 20 kB), bohatý počet vylepšených I/O portů a periferií připojených ke dvěma sběrnicím APB. Mikrokontrolery nabízejí dva 12bitové ADC převodníky, tři univerzální 16bitové časovače plus jeden PWM časovač, jakož i standardní a pokročilá komunikační rozhraní: až dvě I2C a SPI, tři USART, USB a CAN.

Díky těmto vlastnostem je řada mikrokontrolerů STM32F103xx vhodná pro širokou škálu aplikací, jako jsou motorové pohony, řízení aplikací, lékařské a ruční přístroje, PC a herní periferie, platformy GPS, průmyslové aplikace, PLC, invertory, tiskárny, skenery, poplašné systémy, videotelefony a další.

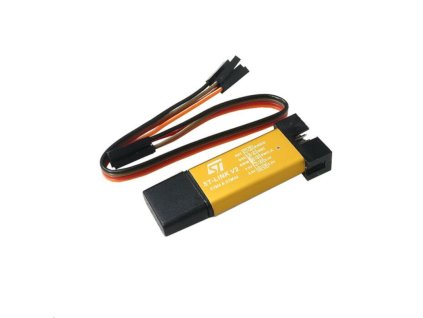

Tato vývojová deska je svým výběrem konkrétních součástek a kompaktními rozměry velice vhodná pro začátečníky, kteří hledají výkonnější alternativu k vývojové desce Arduino Nano. Pro tuto desku je dostupných několik vývojových prostředí včetně Arduino IDE. Pro naprogramování desky lze použít programátor ST-Link V2 (popř. jeho klon), nebo USART Bootloader.

Specifikace:
MCU: STM32F103CBT6
Frekvence: až 72MHz
FLASH: 128kB
SRAM: 20kB
2 x 12bit ADC (0 – 336V 16 kanálů)
7 x DMA

7 x časovač:
3 x 16bit časovač, každý s až 4 vstupy IC/OC/PWM nebo čítačem impulzů a kvadraturním (inkrementálním) vstupem pro enkodér
16bitový časovač PWM s řízením motoru s generováním mrtvé doby (dead-time) a nouzovým zastavením
2 x Watchdog časovač (Independent a Window)
24bit SysTick časovač

Rozhraní:
2 x I2C (SMBus/PMBus)
3 x USART (ISO 7816 interface, LIN, IrDA, modem control)
2 x SPI (18 Mbit/s)
1 x CAN (2.0B Active)
1 x USB 2.0 full-speed
1 x obvod reálného času - RTC
CRC calculation unit, 96-bit unikátní ID

Oscilátory, reset a správa napájení:
Napájení 2,0 - 3,6 V
Reset při zapnutí napájení (Power-on Reset), reset při vypnutí napájení (Power-down Reset) a programovatelný detektor napětí (PVD)
Externí 4 - 16 MHz oscilátor pro CPU
Interní 8 MHz oscilátor pro CPU
Interní 40 kHz oscilátor pro RTC
PLL pro taktování CPU
Externí 32.768 kHz oscilátor s kalibrací pro RTC
Režim nízké spotřeby: Sleep, Stop a Standby režim
VBAT vstup pro zálohování napájení pro RTC a záložní registry

Rozměry desky 53x22mm. Rozteč pinů odpovídá standartnímu 40pin DIP pouzdru – breadboard friendly

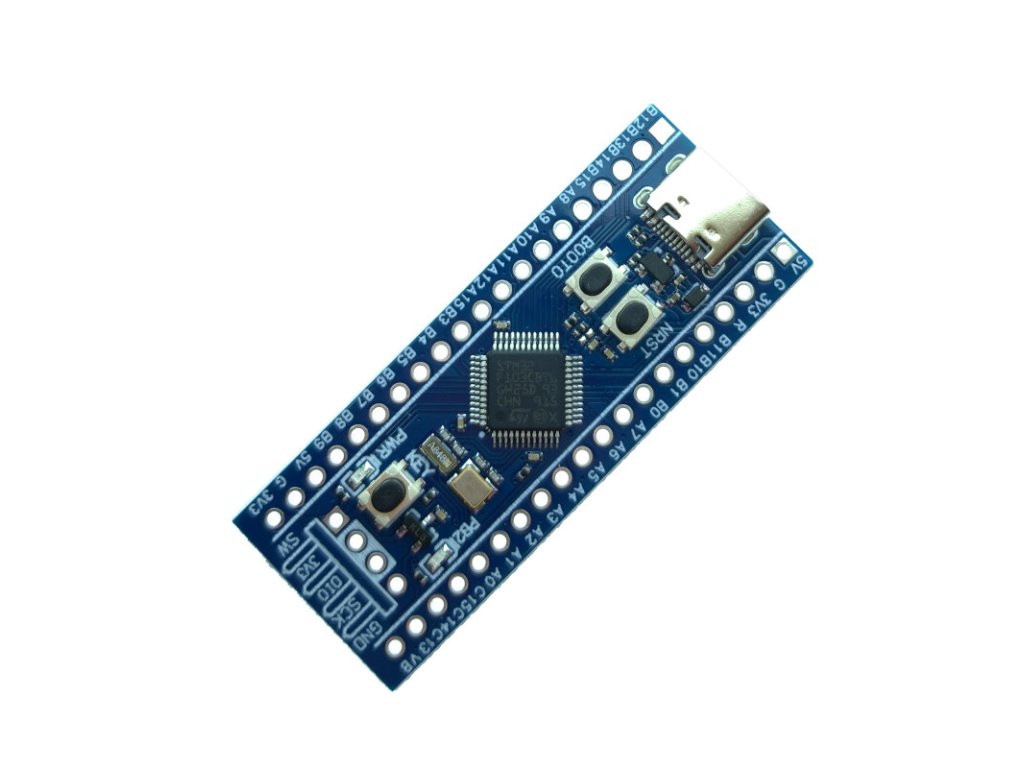

Na desce najdete:
USB-C konektor
SWD konektor – programování a debugging pomocí programátoru ST-Link V2
LED indikující 3.3V napájení
LED propojená na pin PB2
Desku lze napájet pomocí USB-C konektoru, nebo napájecích pinů 5V a 3,3V.
