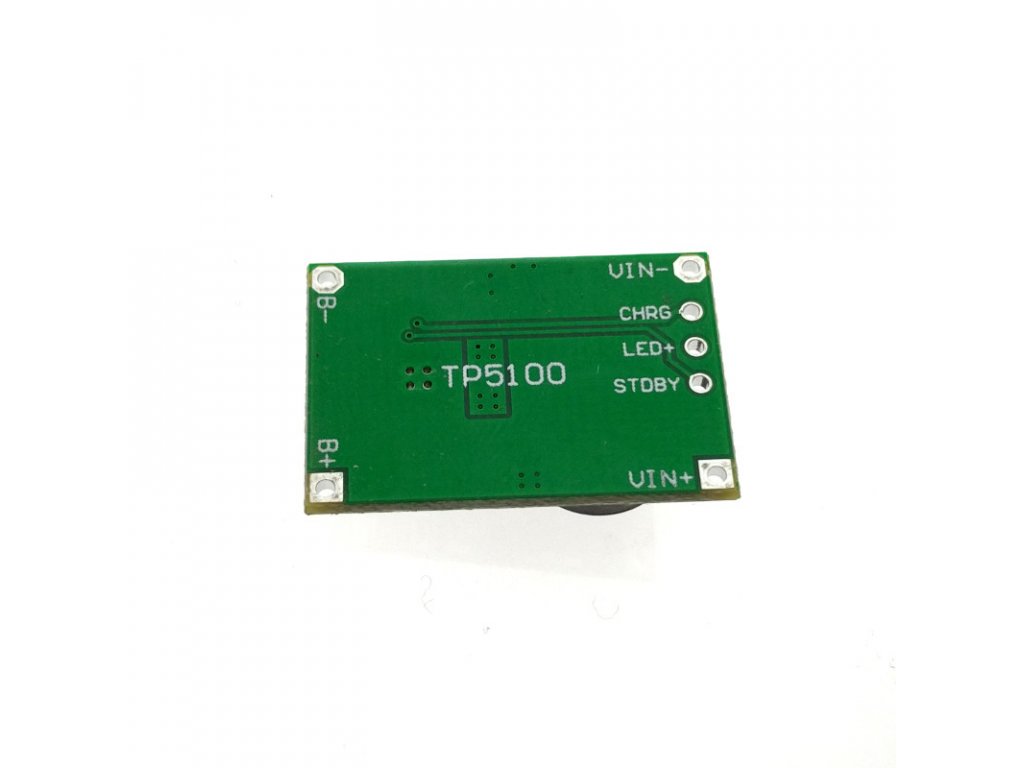

Nabíjecí modul TP5100

Neohodnoceno

Novinka

1 z 2

Tento modul je určen pro nabíjení 1S nebo 2S lithiových akumulátorů, s použitím konstantního proudu / konstantního napětí (CC/CV). Modul nemá ochranu nadproudovou ani proti zkratu, nebo podvybití, doporučujeme používat jen s 1S akumulátorem, který má integrovaný ochranný modul, nebo 2S ochranný modul s balancerem.

Regulátor nabíjení: TP5100
Způsob nabíjení: CC/CV
Ochrana proti přebíjení – modul bude baterii bezpečně nabíjet do 4.2V (8.4V)
Dobíjení (rekondice baterie) - v případě, že je úroveň napětí připojené baterie menší než 2.9V (5.8V), bude modul dobíjet proudem 100mA, dokud napětí baterie opět nedosáhne 2.9V (5.8V), přičemž v tomto okamžiku nabíjení se proud zvyšuje z lineárního na konfigurovaný nabíjecí proud.
Spojením pájecího jumperu SET se z nabíjení 1S (4,2V) nastaví na 2S 8,4V (2 články v sérii, modul nezajišťuje balancování!)
Modul obsahuje dvě barevné indikační LED. Červená barva indikuje nabíjení. Zelená barva indikuje kompletní nabití.
Nabíjecí proud může být nakonfigurován externími odpory.

Datasheet pro TP5100 (ke stažení v záložce "Soubory" pod popisem) zahrnuje tabulku a rovnici pro hodnotu odporu, která bude použita pro konfiguraci různých nabíjecích proudů.
