Nabíjecí modul TP4056 se step up měničem




Tento modul je určen pro nabíjení jednoho Li-ion akumulátoru v sérii. Ideální, když chceš mít v jednom modulu nabíjení a výstupní napětí 5V pro Arduino.

Tento modul nabíjení s obvodem TP4056, neobsahuje ochranu proti zkratu ani vybití akumulátoru. Doporučujeme doplnit akumulátory ochranným modulem BMS. Třeba BMS 1s 3A

Nabíjecí obvod TP4056
Vstupní napětí: 4,5V až 6V
Nabíjecí proud: 1A

Step up měnič MT3608
Vstupní napětí modulu: 3V až 4,2V z Li-Ion akumulátoru
Výstupní napětí: 2V až 24V
Max proud: 0,5A, s chlazením až 1A, bez chladiče doporučujeme použití do 200mA

Modul
Konektor: micro USB
Rozměry 33x23mm

Váha 3,8g

Dostupnost Skladem (15 ks)
34 Kč
Kategorie Step up and down měniče stabilizátory napětí a napájecí zdroje


Tento modul je určen pro nabíjení Li-ion akumulátorů a napájení nenáročných zařízení, jako je Arduino a připojené moduly a senzory.

Tento modul používá regulátor nabíjení TP4056

  • Řízení konstantního proudu a konstantního napětí pro nabíjení připojené lithiové baterie,
  • Ochrana proti přebití – modul bude baterii bezpečně nabíjet do 4.2V,
  • Soft-start omezí proud,
  • Dobíjení (rekondice baterie) - v případě, že je úroveň napětí připojené baterie menší než 2.9V, bude modul dobíjet proudem 130mA, dokud napětí baterie opět nedosáhne 2.9V, přičemž v tomto okamžiku nabíjení se proud zvyšuje z lineárního na konfigurovaný nabíjecí proud.

Modul zahrnuje dvě indikační LED diody. Červená LED dioda indikuje nabíjení. Modrá LED dioda indikuje kompletní nabití.

Nabíjecí proud může být nakonfigurován externě s odporem Rprog. viz diagram. Manuál pro TP4056 (odkaz v sekci zdrojů níže) zahrnuje tabulku a rovnici pro hodnotu odporu, která bude použita pro konfiguraci různých nabíjecích proudů.

Modul spotřebovává velmi malé množství proudu v řádu µA.

Pro zvýšení kapacity, můžete použít dva akumulátory paralelně. Nedoporučujeme ale připojení více, jak dvou článků najednou do tohoto modulu.

Pozor! Akumulátory musí být nabité na stejné napětí než se spojí paralelně k sobě. Vyrovnávací proudy by mohly překročit povolené nabíjecí proudy jednotlivých akumulátorů a mohlo by dojít ke zničení akumulátorů a k případnému požáru.

Moduly nelze spojovat pro sériové nabíjení baterií!

Nabíjecí čip: TP4056
Metoda nabíjeni: CC/CV
Vstupní napětí: 4.5 až 6.0V
Konstantní nabíjecí proud: 1A (nastavitelný výměnou rezistoru viz tabulka níž)
Konec nabíjeni (Napětí): 4.2V ±1.5%
Ochrana proti přebíjení
Detekce 4.3V ±50mV
Pomalé nabíjení (Battery Reconditioning)
Hranice do 2.9V ±0.1V
Proud 130mA ±10mA

Step up měnič: MT3608
Výstupní napětí: až 24V
Max proud: 1A (bez chladiče doporučujeme do 200mA)
Rozměry: 33x23mm
Váha 3,8g

Změna nabíjecího proudu pomocí rezistoru

RPROG
kOhm
IBAT
mA
10 130
5 250
4 300
3 400
2 580
1,66 690
1,5 780
1,33 900
1,2 1000

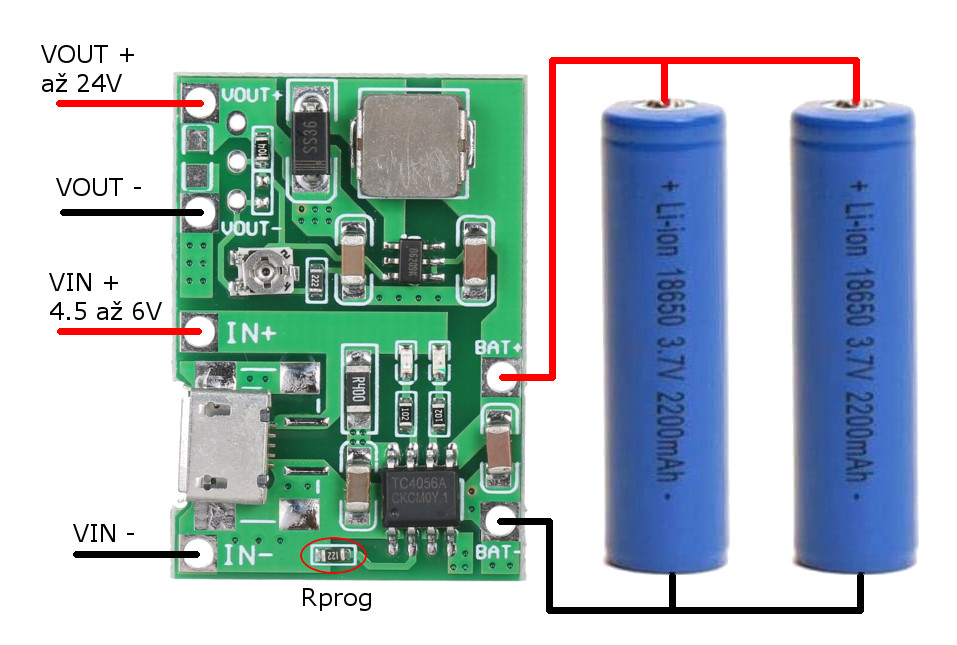

TP4056-lithium-charger-step-up-schema1





Podobné produkty

Buďte první, kdo napíše příspěvek k této položce.

Pouze registrovaní uživatelé mohou vkládat články. Prosím přihlaste se nebo registrujte.

Nevyplňujte toto pole:
Přidat hodnocení
5
2x
4
0x
3
0x
2
0x
1
1x
Nevyplňujte toto pole:
1
Avatar autora | 5.12.2021
Zapojil jsem to a nejen, že to 1A při 24V nedá ani zdaleka ani při plně nabitém akumulátoru (4,2V) ale taky mi po chvilce shořel boost měnič (při 10V 200mA).
ZN Avatar autora Zuzana Nyiri (Administrátor) 5.12.2021
Dobrý den, před udělením negativního hodnocení jste mohl napsat mail ohledně vašeho problému, vyřešili bysme ho spolu. Víte, udávaný proud měniče je maximum, které dokáže dát za správných podmínek. Snažil jste se vytlačit modul na hranice jeho možností a předpokládám, že bez odpovídajícího chlazení. Vždy pamatujte, že výstupní proud je tolikrát menší, než vstupní jako je poměr mezi výstupním a vstupním napětím a ještě nezapomeňte počítat s účinností měniče, ta při 4V má být 90 %. V tomhle případě se z akumulátoru mělo odebírat 6,3A aby na výstupu 24V byla 1A. Výstupní napětí je 5,7x větší než vstupní a tedy vstupní proud má být 5,7x větší než výstupní + ztráty při přeměně 10%.
5
VP Avatar autora | 4.3.2021
Produkt mám zakoupen ale zatím jsem nezkoušel a moje otázka zní jestli se nabije baterie která má 7.4V? když modul nabíjí do 4.2V
ZN Avatar autora Zuzana Nyiri (Administrátor) 23.3.2021
Dobrý den, modul s nabíjecím obvodem TP4056 umí nabíjet pouze 1s akumulátory. Step up měnič zde slouží jen pro zvýšení napětí na výstupu z modulu.
5
VN Avatar autora | 30.11.2020
Velmi spokojen !!!!!
